Toda proposta de projeto estrutural que eu mando tem a mesma pergunta no começo: "já tem sondagem?". Na maioria das vezes a resposta é não, e muita gente nem sabe o que é. Este texto é para explicar em linguagem simples o que a sondagem faz, por que eu não projeto fundação sem ela e o que você precisa pedir.
O Que É a Sondagem SPT

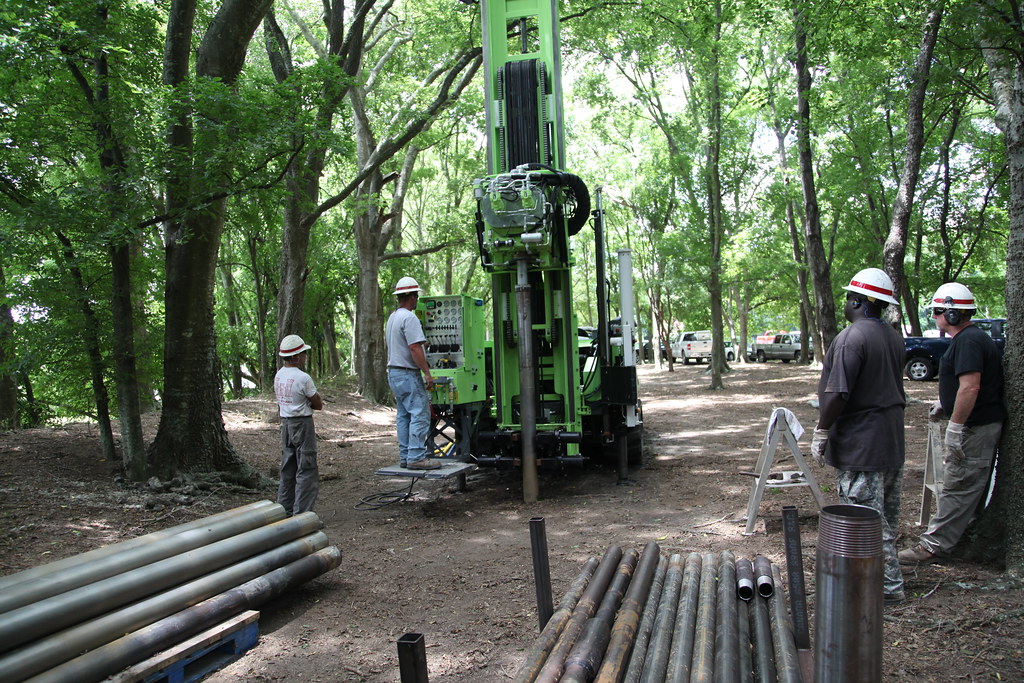

SPT vem de Standard Penetration Test. É o ensaio de solo mais usado no Brasil, normalizado pela NBR 6484. Uma equipe monta um tripé no terreno, abre um furo e, a cada metro de profundidade, crava no fundo do furo um amostrador padrão usando um peso de 65 kg que cai de 75 cm de altura. O número de golpes necessário para cravar os 30 cm finais do amostrador é o índice N. Quanto maior o N, mais resistente é o solo naquela profundidade.
Além do N, a sondagem traz a descrição do solo metro a metro (areia, argila, silte, cor, umidade), a profundidade do lençol d'água e a profundidade em que o furo parou. Tudo isso vai num relatório com o perfil de cada furo.
Por Que a Fundação Depende Dela
A fundação é a parte da estrutura que transfere o peso da casa para o solo. Para projetá-la eu preciso saber duas coisas: quanto peso chega em cada pilar (isso o cálculo da estrutura me dá) e quanto o solo aguenta em cada profundidade (isso só a sondagem me dá).
Com o perfil de sondagem na mão, a decisão fica objetiva:
- Solo bom perto da superfície: sapata, a fundação mais barata.
- Solo fraco em cima e bom a alguns metros: estaca (escavada, hélice contínua, pré-moldada) ou tubulão, apoiados na camada resistente.
- Solo fraco em grande profundidade ou cargas distribuídas: radier, às vezes combinado com estacas.
Sem sondagem, essa escolha é um chute. Pode acertar. Pode errar para mais, e você paga estaca onde sapata resolvia. Pode errar para menos, e a casa recalca: trinca em diagonal nas paredes, porta que não fecha, piso que afunda num canto. Corrigir fundação depois de pronta é o conserto mais caro que existe numa obra.
O Solo do Noroeste do Paraná
Em Umuarama e região, boa parte dos terrenos está sobre solos arenosos derivados do arenito Caiuá. São solos que podem parecer firmes quando secos e perder resistência quando saturados, com comportamento colapsível. É um caso clássico em que a sondagem muda o projeto: ela mostra a que profundidade o solo fica confiável e se o lençol d'água está próximo. Fundação apoiada rasa demais nesse tipo de solo é uma das causas mais comuns de trinca em casa da região.
Quantos Furos, e Onde
A NBR 8036 define o número mínimo de furos pela área de projeção da edificação. Para uma casa com até 200 m² de projeção são no mínimo 2 furos; de 200 a 400 m², 3 furos. Obras maiores seguem uma regra de um furo a cada 200 m² até 1.200 m², e daí para cima o espaçamento aumenta. Os furos são distribuídos para cobrir o terreno, de preferência nos pontos onde os pilares mais carregados vão ficar, e a profundidade segue os critérios da NBR 6484, até atingir solo resistente numa profundidade compatível com a carga da obra.
Eu indico a quantidade e a posição dos furos a partir da arquitetura, antes de a equipe ir ao terreno. É melhor do que pedir "uma sondagem" e receber um furo só, no canto do lote.
Quanto Custa
Não vou colocar valor aqui porque muda por cidade e por profundidade, mas a ordem de grandeza é esta: a sondagem de uma casa custa uma fração pequena do que você vai gastar só com a fundação, e uma fração mínima do custo total da obra. É o melhor seguro que existe contra o problema mais caro da obra.
O Que Pedir à Empresa de Sondagem
- Sondagem a percussão SPT conforme a NBR 6484, com o número e a posição dos furos definidos pelo projetista.
- Relatório com o perfil de cada furo, índice N metro a metro, descrição do solo, nível d'água e cota de boca do furo.
- Croqui de locação dos furos no terreno, amarrado a algo fixo (muro, calçada, divisa).
- ART do responsável pela sondagem.
Erros Comuns
- Usar a sondagem do vizinho. Dois lotes vizinhos podem ter perfis diferentes, principalmente em terreno com aterro ou em rua com corte.
- Furo raso. Parar o furo cedo demais para economizar, sem atingir a camada que importa.
- Fazer a sondagem depois do projeto. A sondagem é insumo do projeto, não conferência. Ela precisa existir antes de a fundação ser calculada.
- Esquecer o nível d'água. Ele define o tipo de estaca que dá para executar e muda o comportamento do solo.
Se você vai construir e ainda não tem sondagem, me mande a planta do arquiteto. Eu indico o número de furos e a posição, e o projeto de estrutura e fundações já começa com a informação certa. Vale para Umuarama e para qualquer cidade: a sondagem é feita por empresa local e o relatório chega por e-mail.
Fundação sem sondagem é projeto no escuro. A sondagem custa pouco, e é a única forma de saber o que tem embaixo da casa antes de construir em cima.
